一、變頻器的優缺點：

變頻器的作用主要是通過將電壓和頻率轉換為可調的電壓和頻率，以精確地控制電機的速度和運行方式、功率和扭矩。

變頻器的優點：

• 節能：變頻器能夠將電動機的轉速根據負載的變化，實現高效率的工作。因此，使用變頻器可以節約能源，降低能耗。
• 降低噪音：由于電動機在啟動和運行時需要大量的電流和能量，這會導致噪音和振動。使用變頻器可以使電機平穩啟動，并控制其運行速度和扭矩，從而降低噪音。
• 增強電動機的壽命：由于變頻器可以減少啟動沖擊和運行壓力，因此能夠延長電動機的壽命。
• 提高生產效率：通過變頻器控制電動機的速度和扭矩，可以根據需要進行精細化控制，從而提高生產效率。

變頻器的缺點：

• 成本高：變頻器的價格比傳統電源要高，因此對于一些小型業務或金融壓力較大的企業來說，采用變頻器的成本往往較高。
• 技術難度大：使用變頻器需要一定的技術知識和專業技能。如果企業沒有專業的技術人員進行維護和安裝，可能會導致生產問題。
• 可靠性差：變頻器的電路較為復雜，故障率比傳統電源更高。在使用變頻器時，需要應用到許多不同的部件，并在運行中對這些部件進行不斷的監測和維護。
• 電磁干擾：由于變頻器需要輸出高頻電信號，它還可能會對周圍的設備產生電磁干擾，影響設備的運行。

二、軟啟動器的優缺點：

軟訓動器串接于電源與電機之間，通過微電腦控制其內部的晶閘管觸發導通角實現交流調壓，使電機輸入電壓從零以預設函數關系逐漸上升，直至起動結束。在軟起動過程中，電機起動轉矩逐漸增加，轉速也逐漸增加，直到晶閘管全導通，電動機工作在額定電壓的機械特性上，實現平滑啟動，降低啟動電流。避免啟動過流跳閘。待電機達到額定轉數時啟動過程結束，為電機正常運行提供額定電壓。

軟啟動器優點

• 節省時間。使用軟啟動器可以快速啟動應用程序，節省用戶的時間。常用應用可以設置在主屏幕或快捷面板上，減少了用戶尋找應用的時間，提高了使用效率。
• 節省電量。由于其對應用程序的管理能力，可以避免長時間運行某個應用程序，減少了電量的消耗。
• 個性化定制軟啟動器能夠允許用戶對應用程序設置個性化操作，如更改應用圖標、背景顏色、文件夾風格等。帶來更好的使用體驗。

軟啟動器的缺點：

• 可能存在卡頓。軟啟動器使用過程中可能會出現卡頓的情況，尤其是在啟動某些應用程序時。這可能會影響用戶的使用體驗。
• 不支持某些應用程序。有一些應用程序可能不受軟啟動器的支持，此時用戶可能需要手動打開應用程序或選擇其他啟動方式。

三、變頻器與軟啟動器的區別

1. 作用不同:變頻器是一種控制電機旋轉速度的電氣設備，可以通過調節輸出頻率來控制電機轉速和輸出功率。軟啟動器是一種起動電動機時降低啟動電流和啟動扭矩的電氣設備，可以避免電動機和配套設備啟動時的沖擊和振動，延長設備壽命。

2.原理不同：變頻器可以通過調節輸出頻率來控制電機轉速和輸出功率，一般采用PWM技術實現。軟啟動器則是通過控制電流的上升斜率和起動時間來降低起動時的沖擊和振動，通常采用電容、電阻、電感等電路實現。

3.適用范圍不同：變頻器是為了實現高精度的控制，廣泛應用于需要節能、減少噪音和保護設備的場合。例如，風機、水泵、壓縮機、鋼鐵冶煉等工業領域。軟啟動器主要適用于需要頻繁運轉的場合，例如冶金、石化等重工業領域，還廣泛應用于樓宇、機房和醫院等場所等。

4.成本不同：變頻器也能實現軟啟動的目標，但是設備成本和維護運行成本要明顯高于軟啟動器。對人員的要求也更高

將報警原因排除后，報警代碼會自動清除。

缺相故障發生在三相電路當中，可能出現在輸入側，也可能出現在輸出側，表現為有一相或多相電壓缺失或異常，導致電流不平衡，影響變頻器或電機的正常工作。

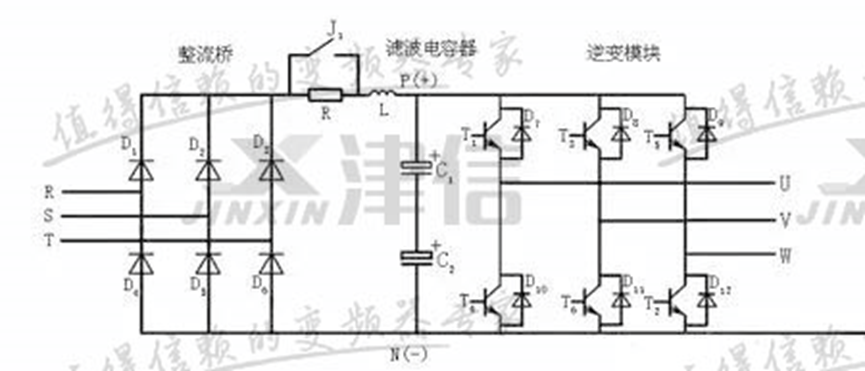

如上圖的R、S、T為輸入側，U、V、W則為輸出側。

二、變頻器缺相的表現與判斷

1. 故障現象：

• 變頻器顯示“缺相”、“輸入電壓低”、“輸出不平衡”等報警信息或相應的故障代碼。
• 電機啟動困難或轉速不穩。
• 電機發熱嚴重。
• 輸出頻率/電流波動大。
• 變頻器頻繁跳閘（如過流、過載保護）。

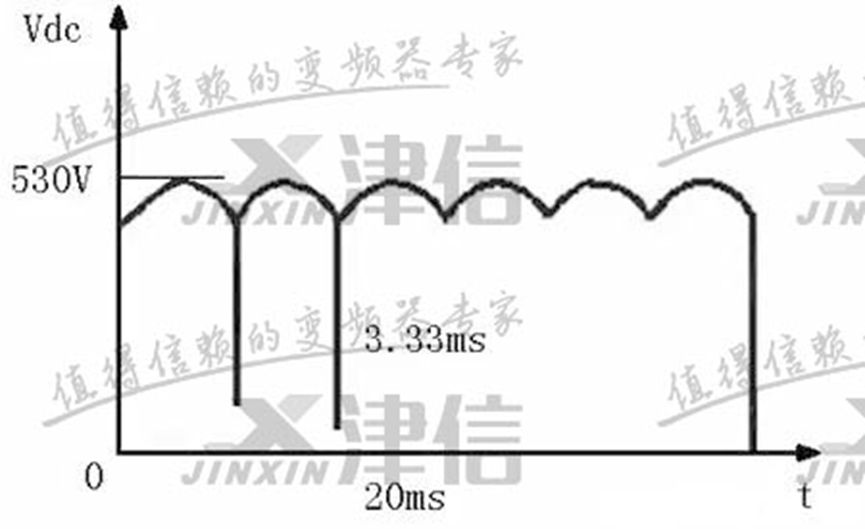

???當變頻器正常工作時，Udc上的電壓如下圖所示，一個工頻周期內將有6個波頭，此時直流電壓Udc將不會低于470V，對于一個7.5kW的變頻器而言，其C的值大小一般為900uf，當滿載運行時，可以計算出周期性的電壓降落大致為40V，紋波系數不會超過7.5％。而當輸入缺相發生時，一個工頻周期中可能只有2個電壓波頭，且整流電壓最低值為零。此時在上述條件下，可以估算出電壓降落大致為150V，紋波系數要達到30％左右。

由此可以看出，在變頻器輸入缺相后仍在運行時，電容C將被反復大范圍的充電，這種情況很可能導致電容器損壞，而且當負載較重時，還會進一步損壞整流橋，如在送電時就發生缺相，由于單相大電流運行極易造成變頻器燒毀。

2. 檢測方法：

（1）查看變頻器面板上報警信息

（2）使用萬用表測量電壓

• 輸入側測量：
  • 斷電后檢查 R、S、T 三相之間的電阻是否平衡。
  • 通電后測量三相輸入電壓是否一致（通常為 380V~415V，誤差不超過 ±5%）。
• 輸出側測量：
  • 測量 U、V、W 三相輸出電壓是否對稱。

（3）使用鉗形電流表測量電流

• 檢查三相電流是否平衡。
• 若某一相電流明顯偏小或為零，說明該相缺相。

（4）觀察驅動板信號

• 使用示波器觀察 IGBT 驅動信號是否正常。
• 如果某一路無驅動信號輸出，可能是內部模塊或控制電路故障。

3、常見原因分析

一、軟啟動器不啟動，并且無故障顯示

? 無顯示：檢查控制電源 CL1/CL2 上是否有電源
? 檢查顯示的代碼是否與起動器正常狀態對應
? 檢查是否有 RUN/STOP 命令

二、不能被復位的故障

當此類故障出現時，起動器鎖定，電機轉為自由停車模式。 故障跡象：
? 起動結束繼電器 R2 斷開
? 繼電器 R1 斷開 ( 在起動器鎖定之后)
? 顯示屏上故障代碼閃爍
? 存儲最近的 5 次故障，使用 PowerSuite 軟件包可以查看

三、故障原因一消失即可被復位的故障

當此類故障出現時，起動器鎖定，電機轉為自由停車模式。

故障現象：

• 起動結束繼電器 R2 斷開。
• 僅當作為隔離繼電器時繼電器 R1 斷開。
• 只要故障存在，顯示屏上就一直有故障代碼閃爍。
• 存儲最近的 5 次故障，使用 PowerSuite 軟件可以查看。

重起動條件：

• 故障原因消失
• 在 2 線控制中運行命令必須保留在 RUN 輸入端。
• 在 3 線控制中 RUN 輸入端需要有新的運行命令 ( 上升沿 )。

四、可以被復位并能使起動器自動重新起動的故障

當此類故障出現時，起動器鎖定，電機轉為自由停車模式。
伴隨自動重起動的故障跡象：
? 起動結束繼電器 R2 斷開
? 僅當作為隔離繼電器時繼電器 R1 斷開。如果配置為故障繼電器則 R1 保持閉合
? 只要故障存在，顯示屏上就一直有故障代碼閃爍
? 存儲最近的 5 次故障，使用 PowerSuite 軟件包可以查看

重起動條件，對于下表中伴隨自動重起動的故障( 僅在 2 線控制中)：
? 故障原因消失
? 在 RUN 輸入端保留有運行命令
? 進行 5 次重起動嘗試，每次間隔 60 秒。如果在第 6 次嘗試時故障仍然存在，則將成為不可復位的故障。
? 進行 6 次重起動嘗試，每次間隔 60 秒。如果在第 6 次嘗試時故障仍然存在，則它將脫扣，需要手動復位，且如果被配置為故障繼電器則 R1 斷開。

下列故障的重起動情況：
? 故障原因消失
? 運行命令保持( 僅對2 線控制）

五、可以被手動復位的故障

當此類故障出現時，起動器鎖定，電機轉為自由停車模式。
故障現象：
? 起動結束繼電器 R2 斷開
? 繼電器 R1 斷開
? 只要故障存在，顯示屏上就一直有故障代碼閃爍
? 存儲最近的 5 次故障，使用 PowerSuite 軟件包可以查看

重起動條件：
? 故障原因消失
? 用一個運行命令 (2 線或 3 線控制，需要 RUN 輸入端的上升沿) 復位故障 （如果LI 被定義為“故障復位 (LIr) ”功能，則有運行命令時不會產生復位。）
? 另一個運行命令 (2 線或 3 線控制，需要 RUN 輸入端的上升沿) 重起動電機

一、不起動，不顯示任何故障代碼

• 無顯示
  • 檢查控制電源CL1/CL2 上是否供電正常；
  • 檢查Modbus 網絡電纜上是否存在短路( 特別是在RJ45 引腳7 與RJ45 引腳3 或引腳8 之間。)。
• 檢查所顯示的代碼是否與軟起動器的正常狀態不符。
• 檢查是否存在RUN/STOP( 運行/ 停機) 命令

二、軟起動器不起動，顯示故障代碼

• 顯示屏上閃爍故障代碼。
• 保存可采用SoMove 軟件查看的最近7 次故障。
• 軟起動器鎖定，電機以自由模式停機。

日本精品一区-永久免费看mv网站入口亚洲-91精品国产日韩91久久久久久-日韩精品一区二区在线-影音先锋每日资源-呦呦精品-日韩黄色av网站-欧美成人午夜电影-三区在线视频-成人免费va视频-av自拍一区-亚洲综合爱-美女少妇网站-狠狠久久亚洲欧美专区-不卡一区视频

2、主回路端子說明

三菱FR-D700變頻器的操作面板及使用

1、變頻器操作面板如下圖

2、操作面板各按鍵功能

3、操作面板單位表示及運行狀態表示見下表

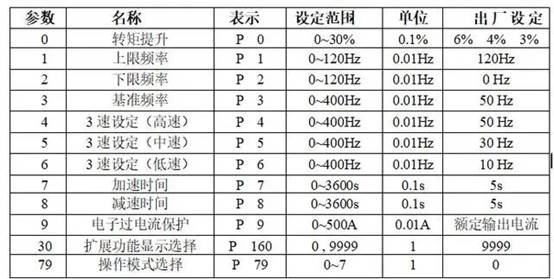

4、基本功能參數一覽表注意：只有當Pr.160“擴展功能顯示選擇”的設定值設定為“0”時，變頻器的擴展功能參數才有效。

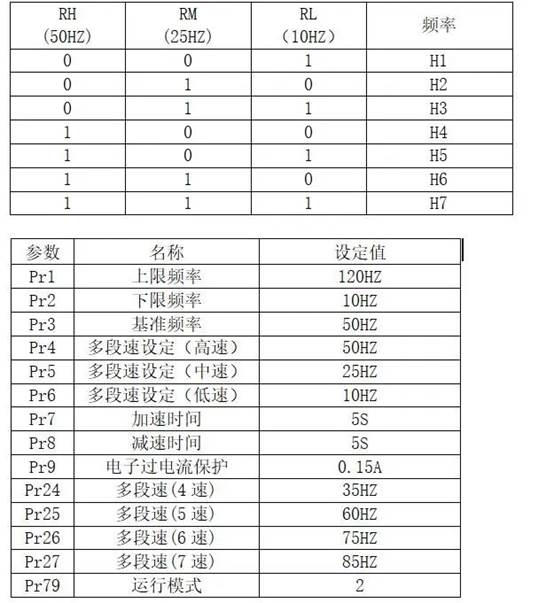

四、設置步驟五、多段速設置參數多段速輸出編碼表

1. 不能自動清除的故障檢測代碼
2. 清除故障原因后可通過自動重啟動功能清除故障檢測代碼
3. 清除故障原因后將立即被清除的故障檢測代碼

不能自動清除的故障檢測代碼

清除故障原因后可通過自動重啟動功能清除故障檢測代碼

清除故障原因后將立即被清除的故障檢測代碼
